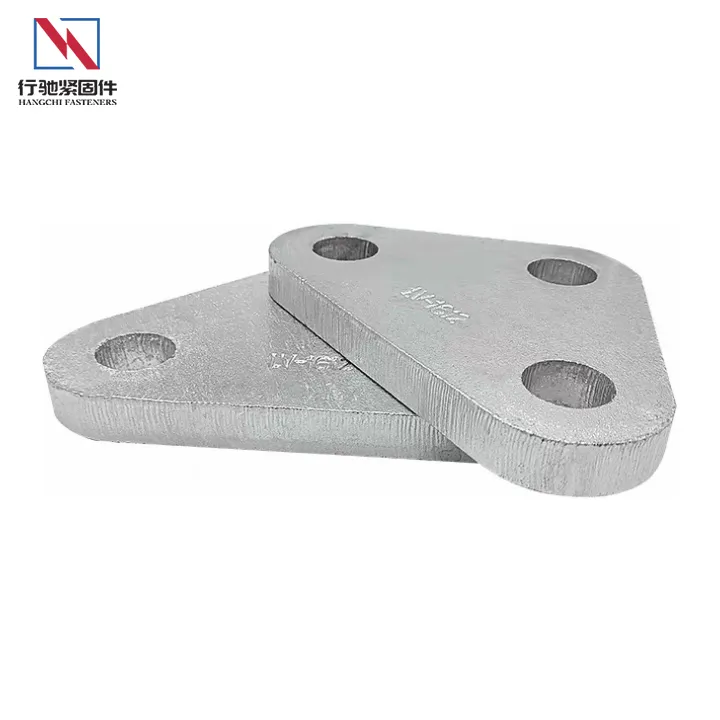

Yoke ploča je napravljena od čelične ploče visoke{0}}vrste, formirane laserskim rezanjem ili štancanjem, i tretirana vrućim-pocinčavanjem ili premazom u prahu kako bi se poboljšala otpornost na koroziju. Njegov dizajn uključuje precizno raspoređene rupe za vijke i armaturne strukture. Položaji rupa, debljina i ukupne dimenzije mogu se prilagoditi kako bi zadovoljile specifične inženjerske zahtjeve. Nosivost proizvoda-provjerena je analizom konačnih elemenata i podržava testiranje prije{6}}montaže. To je kritična komponenta za podržavanje složenih{8}}nosivih veza.

Parametri proizvoda

85 model	Glavne dimenzije (mm)						Nazivno prekidno opterećenje (kN)	Težina (kg)
	B	B1	Φ1	Φ2	H	L
L-1040	16		20	18	70	400	100	4.5
L-1240	16		24	18	70	400	120	4.7
L-1640	18		26	20	100	400	160	5.9
L-2140	16	26	30	20	100	400	210	7.0
L-2052	16	26	30	26	100	520	200	8.0
L-2055	16	26	30	24	200	550	200	11.8
L-2540	16	30	33	24	110	400	250	9.0
L-3040	18	32	39	26	110	400	300	10.0
L-4255	24	38	45	30	250	550	420	24.4
L-5040	30	38	45	33	110	400	500	14.8
L-6045	32	42	51	39	200	450	600	39.9
L-6050	32	42	51	39	250	500	600	29.8

Model državne mreže	Glavne dimenzije (mm)					Nazivno prekidno opterećenje (kN)	Težina (kg)
	B	Φ	Φ1	H
L-07-70/400	16	18	18	70	400	70	3.99
L-07-70/500	16	18	18	70	500	70	4.97
L-07-70/600	16	18	18	70	600	70	5.95
L-10-100/450	16	20	18	100	450	100	5.44
L-10-100/500	16	20	18	100	500	100	6.02
L-10-100/600	16	20	18	100	600	100	7.2
L-10-70/400	16	20	18	70	400	100	4.04
L-10-70/500	16	20	18	70	500	100	5.03
L-12-100/450	16	24	18	100	450	120	5.63
L-12-100/500	16	24	18	100	500	120	6.22
L-12-100/600	16	24	18	100	600	120	7.43
L-12-70/400	16	24	18	70	400	120	4.2
L-16-100/400	18	26	20	100	400	160	5.91
L-16-100/450	18	26	20	100	450	160	6.61
L-16-100/500	18	26	20	100	500	160	7.31
L-16-100/600	18	26	20	100	600	160	8.72

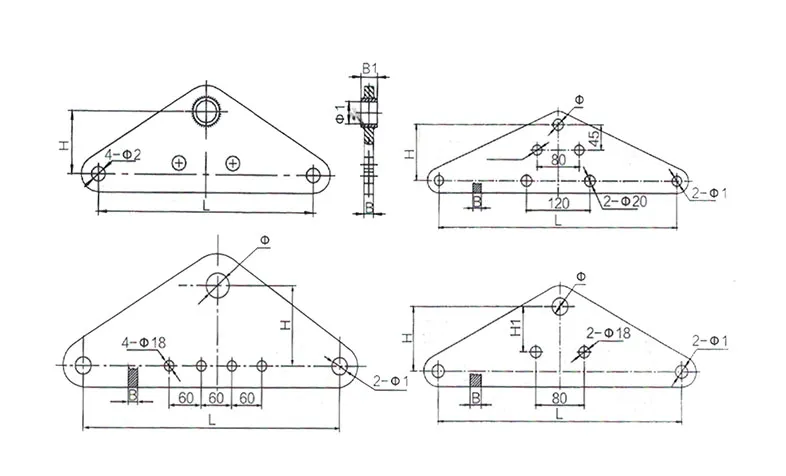

product-1-1

Model državne mreže	Glavne dimenzije (mm)					Nazivno prekidno opterećenje (kN)	Težina (kg)
	B	Φ	Φ1	H	L
L-07-120/400	16	18	18	120	400	70	5.35
L-07-120/500	16	18	18	120	500	70	6.61
L-10-120/500	16	20	18	120	500	100	6.68

Model državne mreže	Glavne dimenzije (mm)						Nazivno prekidno opterećenje (kN)	Težina (kg)
	H	H1	Φ	Φ1	B	L
L-10J-70/400	70	70	20	18	16	400	100	4.1
L-10J-70/500	70	70	20	18	16	500	100	5.09
L-16J-100/400	100	70	26	20	18	400	160	5.98
L-16J-120/500	120	70	26	20	18	500	160	8.15

Karakteristika proizvoda

Visoka krutost

Šablon jarma, kroz svoj jedinstveni strukturni dizajn, pruža visoku krutost, što je ključno za održavanje stabilnosti i preciznosti matrice tokom -brzine štancanja.

Prilagodljivost

U poređenju sa monolitnim šablonima, šablone jarma je lakše prilagoditi ili popraviti, što pomaže u poboljšanju efikasnosti proizvodnje i smanjenju troškova održavanja.

Pogodno za precizne kalupe

Zbog svoje velike krutosti i prilagodljivosti, šablon jarma je postao glavni izbor u proizvodnji preciznih matrica, posebno pogodan za proizvodnju terminala, hardverskih dijelova i drugih komponenti s visokim zahtjevima za preciznošću.

Production Details

Odabir materijala

Obično korišteni materijali uključuju nehrđajući čelik kao što su 304, 304L, 316 i 316L, kao i ugljični čelik, titan, dupleks nehrđajući čelik i Hastelloy, itd., koji se moraju odabrati prema specifičnom okruženju primjene (kao što je odsumporavanje, koksovanje, itd.).

Proizvodni proces

Ova vrsta pakovanja se obično pravi utiskivanjem metalnih limova u valovite oblike, a zatim ih sklapanjem u obične diskove za pakovanje. Tokom proizvodnje, geometrijski oblik i tačnost dimenzija nabora moraju se osigurati kako bi se optimizirala distribucija plina{1}}tečnosti i efikasnost prijenosa mase.

Velika{0}}Proizvodnja

Naša fabrika može da proizvodi velika pakovanja prečnika do 4,5 metara i ima-mogućnost montaže na licu mesta, što zahteva visoke standarde za proizvodne procese i transport.

Naša usluga

Podrška za detaljan dizajn čvorova

Pružamo detaljan dizajn čvorova spojne ploče na osnovu konstrukcijskih crteža kupaca, uključujući analizu naprezanja, optimizaciju uzorka rupa i simulaciju i verifikaciju šeme veze.

Potpuna-Sljedivost procesa

Implementiramo potpunu-sljedivost bar kodova procesa od nabavke sirovina do isporuke gotovog proizvoda, sa sljedivim zapisima ključnih procesa koji podržavaju sljedivost kvaliteta.

Pred{0}}montaža i integrisano snabdevanje

Podržavamo pre-sastavljanje i integrirano snabdijevanje Yoke ploča sa odgovarajućim zavrtnjima, podloškama i drugim dodacima, te pružamo usluge pakovanja protiv{1}}mješanja i isporuke{2}}u jedinici.

Na{0}}optimizacija prilagodljivosti na lokaciji

Na osnovu-povratnih informacija o instalaciji na lokaciji, pružamo poboljšanja brzog odgovora kao što je fino-podešavanje položaja rupa Yoke Plate i iteracije debljine kako bi se osigurala glatka konstrukcija.

FAQ

P: Da li proizvod podržava male{0}}prilagođavanje?

O: Da. Mala{1}}serijska ili masovna proizvodnja se može organizirati prema količini narudžbe i zahtjevima procesa.

P: Da li proizvod zahtijeva redovno održavanje?

O: Zahtjevi za održavanje su niski u normalnom statičnom ili zatvorenom okruženju. Za primjene koje uključuju velika opterećenja, vibracije ili vanjske korozivne sredine, preporučuje se redovita provjera nepropusnosti spojeva, površinske korozije i bilo kakvog habanja na zidovima provrta.
